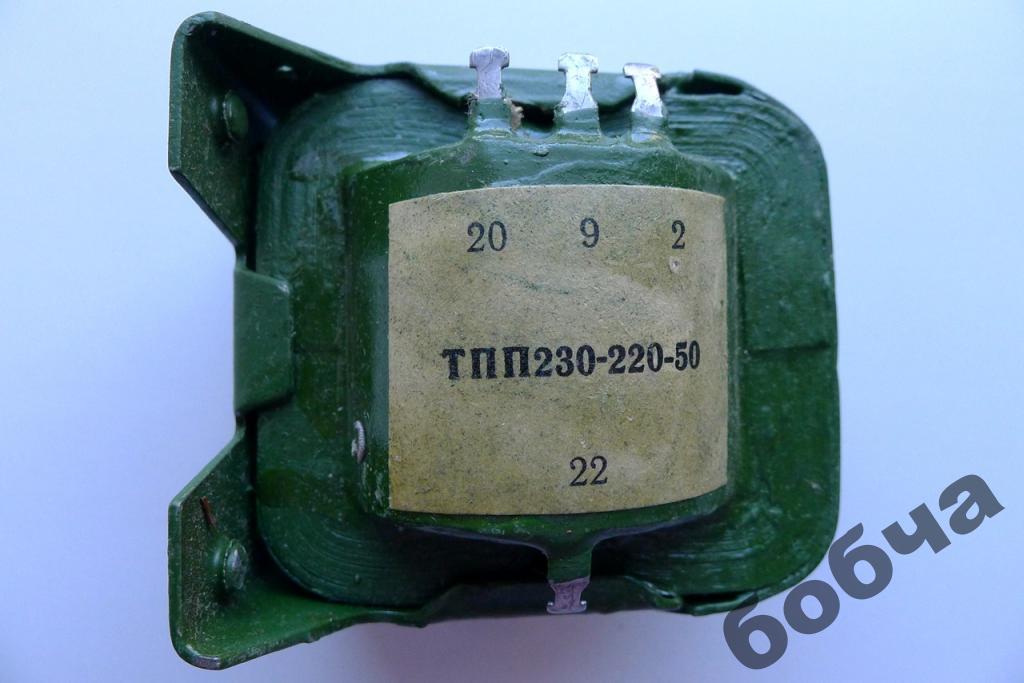

ТПП230 - 220-50, Трансформатор новый.
- Местоположение лота: Санкт-Петербург, Санкт-Петербург
-
Сделка прошла успешно. Рекомендую!
-
Сделка прошла успешно. Рекомендую!
-
Сделка прошла успешно. Рекомендую!
-
Только наилучшие рекомендации не раз проверенному в деле Продавцу! Весьма рад был представившемуся случаю вновь сотрудничать,как и в старые добрые годы!
-
Сделка прошла успешно. Рекомендую!
-
Сделка прошла успешно. Рекомендую!
-
Сделка прошла успешно. Рекомендую!
-
Сделка прошла успешно. Рекомендую!
-
Сделка прошла успешно. Рекомендую!
-
Сделка прошла успешно. Рекомендую!
Параметры:
Техническое состояние : исправное
Состояние : новый
Наличие : В наличии
Из коллекции, состояние прошу оценивать самостоятельно по фото - претензии не принимаю, по внешнему виду новый, не паяный.
Выход на связь-3 дня, получение денег за лот-7 дней. Принимаю оплату на карту СБ или наличными. При нарушении условий аукциона лот сразу перевыставляю - покупателю отрицательный отзыв. Доставка почтой России, от 389руб. в зависимости от региона и упаковки или самовывоз по указанному мной адресу - стоимость самовывоза 100руб, разъясняю - сначала предоплата, потом самовывоз. За действия Почты не отвечаю - оценивайте посылку. Господ с низким рейтингом и любыми вопросами прошу до того, как сделать ставку обращаться в "задать вопрос продавцу", после закрытия аукциона ничего не обсуждаю. Прежде, чем делать ставку ознакомьтесь с условиями, дабы впоследствии не возникло недопонимания и недоразумений. Переписку по завершению сделки прошу проводить в "сообщениях по сделке" на Auction.ru!
- Сердечник: ШЛМ20х16
- Мощность: 9 Вт
- Ток первичной обмотки: 0,11/0,061 А
- Масса: 0,65 кг
|
Трансформаторы ТПП230 на 220 В выпускаются начиная с 1979 г.(обозначаются какtpp230-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП230 на 220 В такие же, как у соответствующих трансформаторов ТПП230 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП230 на 127/220 В:
- между выводами 1 и 2, 6 и 7 - 7 В;
- между выводами 2 и 3, 7 и 8 - 100 В;
- между выводами 3 и 4, 8 и 9 - 20 В;
- между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП230-127/220 на 127 В необходимо:
- соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
- подать напряжение 127 В на выводы 1 и 4 (6 и 9).
При использовании трансформаторов ТПП230-127/220 на 220 В необходимо:
- соединить выводы 3 и 7;
- подать напряжение 220 В на выводы 2 и 9.
- или соединить выводы 4 и 7;
- подать напряжение 220 В на выводы 2 и 8.
| Рис1. Электрическая принципиальная схема трансформатора питания ТПП230 на 50 Гц, 127/220 В |
| Рис2. Электрическая принципиальная схема трансформатора питания ТПП230 на 50 Гц, 220 В |
В трансформаторах ТПП230 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
| Рис3. Конструкция трансформатора питания ТПП230 на 50 Гц, 127/220 В |
